产品概述：

增碳剂顾名思义就是来增加铁液中的碳含量，在熔炼中常用炉料为生铁、废钢、回炉料，生铁的碳含量高，但是却采购价格相对废钢来说是要高出一节的，所以增加废钢投放量，降低生铁投放量，加增碳剂，能起到一定的降低铸件成本的作用。

增碳剂的原料有很多种，生产工艺也各异，有木质碳类，煤质碳类，焦炭类，石墨类等，其中各种分类下又有很多小种类。******增碳剂一般指经过石墨化的增碳剂，在高温条件下，碳原子的排列呈石墨的微观形态，所以称之为石墨化。石墨化可以降低增碳剂中杂质的含量，提高增碳剂的碳含量，降低硫含量。

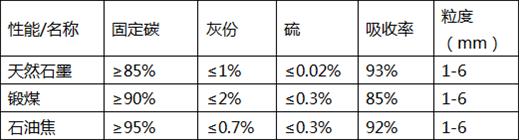

类型参数：

使用方法：

炉内投入法

增碳剂适于在感应炉中熔炼使用，但依据工艺要求具体使用也不尽相同。

（1）在中频电炉熔炼中使用增碳剂，可按配比或碳当量要求随料加入电炉中下部位，回收率可达95%以上；

（2）如果碳量不足调整碳分时，先打净炉中熔渣，再加增碳剂，通过铁液升温，电磁搅拌或人工搅拌使碳溶解吸收，回收率可在90%左右，如果采用低温增碳工艺，即炉料只熔化一部分，熔化的铁液温度较低的情况下，全部增碳剂一次性加入铁液中，同时用固体炉料将其压入铁液中不让其露出铁液表面。这种方法铁液增碳可达1.0%以上。

炉外增碳

(1)包内喷石墨粉

选用石墨粉做增碳剂，吹入量为40kg/t，预期能使铁液含碳量从2%增到3%。随着铁液碳含量逐渐升高，碳量利用率下降，增碳前铁液温度1600℃，增碳后平均为1299℃。喷石墨粉增碳，一般采用氮气做载体，但在工业生产条件下，用压缩空气更方便，而且压缩空气中的氧燃烧产生CO,化学反应热可补偿部分温降，而且CO的还原气氛利于提升增碳效果。

(2)出铁时使用增碳剂

可将100—300目的石墨粉增碳剂放到包内，或从出铁槽随流冲入，出完铁液后充分搅拌，尽可能使碳溶解吸收，碳的回收率在50%左右。
